Perché la ralla è fondamentale per il movimento rotatorio di macchinari pesanti e turbine eoliche?

Nel mondo dei macchinari pesanti, esiste un componente che consente la rotazione sotto carichi immensi: la ralla. Conosciuto anche come cuscinetto per piattaforma girevole, questo cuscinetto su larga scala gestisce contemporaneamente forze assiali, forze radiali e momenti ribaltanti, rendendolo indispensabile per attrezzature come escavatori, gru, turbine eoliche e piattaforme di lavoro aereo. Esaminiamo ilAnello girevoledaHuaxi, esplorandone i principi di progettazione, i requisiti dei materiali e il ruolo fondamentale che svolge in settori che vanno dall'edilizia alle energie rinnovabili. Esaminiamo anche le capacità produttive, i sistemi di qualità e le certificazioni che produconoHuaxiun fornitore di fiducia in questo campo esigente.

Il "Giunto" che fa muovere l'industria pesante

Immagina un'enorme turbina eolica che gira le sue pale per affrontare il vento. O una gru imponente che ruota il braccio per sollevare carichi pesanti. Oppure un escavatore che muove il braccio per scavare la terra. In ciascuna di queste macchine è presente un unico componente che rende possibile la rotazione: la ralla. Spesso chiamato "giunto della macchina", questo grande cuscinetto collega la struttura superiore rotante alla struttura inferiore fissa, trasmettendo forze enormi e consentendo un movimento fluido e controllato.

Una ralla non è un cuscinetto normale. Solitamente ha un diametro grande, compreso tra 0,4 e 10 metri, e deve resistere a carichi combinati che distruggerebbero i cuscinetti standard. Questi carichi includono forze assiali (peso verticale), forze radiali (tire e spinte orizzontali) e momenti ribaltanti (forze di inclinazione). Il design della ralla, con i suoi elementi volventi, piste e denti degli ingranaggi spesso integrati, consente di supportare questi carichi mantenendo un controllo rotazionale preciso.

Jiangyin Huaxi flangia Co., Ltd., una filiale del gruppo Jiangsu Huaxi, produce pezzi fucinati ad anello e flange finite dal 1984. L'azienda produce ogni anno 35.000 tonnellate di pezzi fucinati ad anello e 25.000 tonnellate di flange e raccordi per tubi finiti, con oltre 10.000 specifiche. LoroAnello girevolei prodotti sono realizzati in acciaio inossidabile, acciaio al carbonio, acciaio legato e acciaio duplex e vengono esportati in 28 paesi. Questo articolo esplora le caratteristiche, i processi di produzione e le applicazioni che rendono Huaxi un attore significativo nel mercato delle ralle.

Specifiche tecniche

Di seguito è riportato un riepilogo delle principali caratteristiche e funzionalità diAnello girevoleprodotti daHuaxi.

Cosa rende una ralla diversa dai cuscinetti ordinari?

Per comprendere il valore di una ralla, è utile considerare le esigenze specifiche che deve soddisfare.

Capacità di carico combinata

Una ralla è progettata per gestire una combinazione di forze che distruggerebbero rapidamente un cuscinetto standard. In una gru, il peso del carico e del braccio crea un enorme momento ribaltante. In una turbina eolica, il peso della gondola e delle pale genera carichi assiali, mentre le forze del vento creano carichi radiali e inclinabili. Il design robusto della ralla, con piste di grande diametro e file multiple di elementi volventi, distribuisce queste forze in modo efficace.

Grande diametro, altezza compatta

Le ralle d'orientamento sono caratterizzate dal loro grande diametro rispetto alla loro altezza. Questa forma "a piastra" consente di montarli direttamente tra le strutture superiore e inferiore di una macchina, risparmiando spazio e garantendo la necessaria capacità di carico. Il diametro può variare da 200 mm a 10.000 mm o più, a seconda dell'applicazione.

Denti dell'ingranaggio integrati

Molte ralle di rotazione includono denti dell'ingranaggio sull'anello interno o esterno, consentendo l'integrazione diretta con un pignone di trasmissione. Ciò elimina la necessità di un ingranaggio separato, semplificando la progettazione della macchina e riducendone il peso. Le opzioni includono configurazioni con ingranaggio interno, ingranaggio esterno o senza denti.

Flessibilità di montaggio

Le ralle di orientamento vengono generalmente montate utilizzando fori per bulloni sugli anelli interno ed esterno. Ciò consente una facile integrazione nella struttura della macchina. Sono comuni i modelli flangiati con fori per bulloni, che garantiscono un fissaggio sicuro.

Processo di produzione: dalla materia prima all'anello finito

La produzione di una ralla di alta qualità richiede capacità avanzate di forgiatura, lavorazione meccanica e trattamento termico.Huaxiha investito molto in questi ambiti.

Forgiatura ad anello

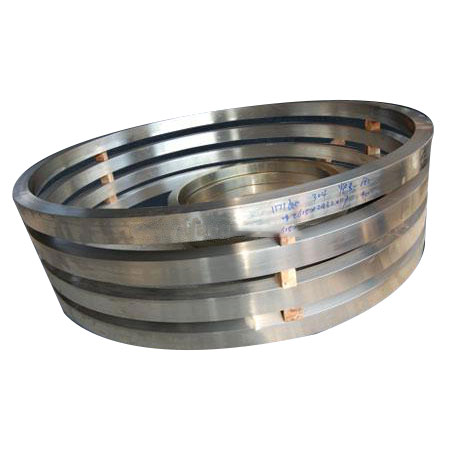

Il processo inizia con un lingotto o una billetta di acciaio, che viene riscaldato e poi forgiato a forma di anello.Huaxiutilizza presse oleodinamiche da 3.600 tonnellate, mulini ad anello da 5 metri e martelli elettroidraulici per modellare il materiale. Questo processo di forgiatura allinea la struttura dei grani dell'acciaio, migliorandone la resistenza, la tenacità e la resistenza alla fatica.

Lavorazione di precisione

Dopo la forgiatura, l'anello viene sottoposto a lavorazioni meccaniche di precisione.Huaxiè dotato di torni verticali da 2-5 m, trapani NC da 5 m e altre attrezzature avanzate. Queste macchine producono le dimensioni precise, i fori dei bulloni e i denti degli ingranaggi richiesti per la ralla finita. L'uso della tecnologia CNC garantisce coerenza e precisione.

Trattamento termico

Il trattamento termico è fondamentale per ottenere le proprietà meccaniche necessarie per le ralle. Il processo prevede tipicamente la normalizzazione, la ricottura, l'estinzione e il rinvenimento. Per applicazioni impegnative come le turbine eoliche, vengono utilizzati materiali come 42CrMo4V, che richiedono parametri di trattamento termico specifici per ottenere la resistenza e la tenacità richieste.

Controllo e ispezione di qualità

Huaxiha un perfetto sistema di garanzia della qualità e un set completo di moderne apparecchiature di ispezione fisico-chimica. Il reparto qualità riporta direttamente al Direttore Generale e controlla rigorosamente ogni fase del processo produttivo. Ciò garantisce che i materiali non conformi non entrino mai nel magazzino, non passino al processo successivo o non lascino la fabbrica.

Applicazioni in settori chiave

ILAnello girevoledaHuaxiviene utilizzato in un'ampia varietà di settori in cui i carichi pesanti devono ruotare in modo affidabile.

• Energia eolica– Le ralle rotanti sono componenti critici nelle turbine eoliche, utilizzate nel sistema di imbardata (per girare la gondola nel vento) e nel sistema di beccheggio (per regolare l'angolo della pala). Gli anelli devono resistere a condizioni atmosferiche estreme e garantire un funzionamento affidabile per decenni.

• Costruzione e scavo– Escavatori, gru e piattaforme di lavoro aeree fanno affidamento su ralle per il loro movimento rotatorio. Queste macchine operano in ambienti impegnativi con carichi pesanti e movimenti frequenti, spesso oscillanti.

• Movimentazione dei materiali– Le gru portuali, gli scaricatori di navi e i recuperatori di impilatori utilizzano anelli girevoli per ruotare i bracci e le attrezzature di movimentazione. Gli anelli devono sopportare carichi elevati e cicli di lavoro frequenti.

• Attrezzature minerarie– I macchinari minerari su larga scala, come le dragline e gli escavatori con ruote a tazze, utilizzano anelli rotanti per sostenere e ruotare le loro massicce strutture.

• Marino e offshore– Le ralle rotanti vengono utilizzate nelle gru navali, nelle gru per piattaforme offshore e in altre applicazioni marine in cui la resistenza alla corrosione e l'affidabilità sono fondamentali.

• Macchinari industriali– Molti tipi di apparecchiature industriali, dalla robotica alle piattaforme girevoli, utilizzano ralle per un controllo rotazionale preciso.

Domande frequenti

D: Cos'è un anello girevole e cosa fa?

R: Una ralla, nota anche come cuscinetto per ralla girevole, è un cuscinetto di grandi dimensioni in grado di supportare contemporaneamente forze assiali, forze radiali e momenti ribaltanti. Consente a una struttura di ruotare supportando carichi pesanti. Le applicazioni includono gru, escavatori, turbine eoliche e piattaforme di lavoro aereo.

D: Quali materiali vengono utilizzati nelle ralle rotanti?

R: I materiali comuni includono 50Mn, 42CrMo e C45. Per applicazioni impegnative come le turbine eoliche, vengono utilizzati materiali di qualità superiore come 42CrMo4V.Huaxioffre ralle in acciaio al carbonio, acciaio inossidabile, acciaio legato e acciaio duplex.

D: L'anello girevole può essere personalizzato?

R: Sì.Huaxipuò produrre ralle su disegno o campione del cliente. Le opzioni includono diversi diametri, configurazioni di ingranaggi (interni, esterni o senza denti) e schemi di fori di montaggio.

D: Quali certificazioni possiede Huaxi per la produzione di ralle rotanti?

UN:Huaxipossiede ISO9001, TUV Rheinland ISO9001 e PED tedeschi, l'autorizzazione della China Classification Society, la valutazione delle imprese di esportazione di Classe A AQSIQ e l'approvazione della fabbrica BV. Queste certificazioni dimostrano la conformità agli standard internazionali di qualità e sicurezza.

D: Quali industrie utilizzano le ralle rotanti?

R: Le ralle rotanti vengono utilizzate nell'energia eolica, nell'edilizia e negli scavi, nella movimentazione dei materiali, nell'estrazione mineraria, nel settore marittimo e offshore e nei macchinari industriali generali.

D: Qual è la gamma di diametri tipica di una ralla?

R: Il diametro di una ralla varia tipicamente da 0,4 a 10 metri, con alcune applicazioni che richiedono dimensioni anche maggiori.

Conclusione

ILAnello girevoledaHuaxi è un componente critico nei macchinari che alimentano l’industria moderna. La sua capacità di gestire carichi combinati consentendo al tempo stesso una rotazione fluida e controllata lo rende essenziale per applicazioni che vanno dalle turbine eoliche alle macchine edili. Il processo di produzione, dalla forgiatura ad anello alla lavorazione meccanica di precisione e al trattamento termico, richiede capacità avanzate e un rigoroso controllo di qualità, aree in cuiHuaxiha investito in modo significativo.

Con oltre 35.000 tonnellate di produzione annua di forgiatura di anelli, una base di attrezzature completa e una serie di certificazioni internazionali,Huaxisi è posizionata come un partner capace per clienti in 28 paesi. La capacità dell'azienda di produrre sia prodotti standard che personalizzati, combinata con il suo impegno per la qualità, la rende una fonte affidabile di ralle e relativi componenti.

Se stai cercando un fornitore affidabile di ralle per la tua applicazione industriale, di energia eolica o di costruzione, o se hai domande su specifiche personalizzate e prezzi, ti invitiamo acontactnoi Oggi.
