Come funziona un anello girevole?

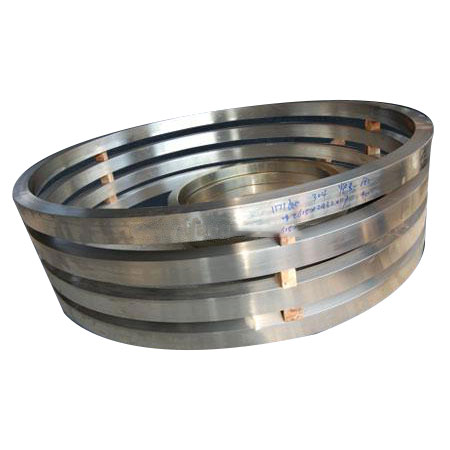

Anelli di rotazione, noti anche come cuscinetti volventi o cuscinetti per giradischi, sono una forma di cuscinetto progettata per consentire il movimento rotatorio tra più componenti. Sono comunemente utilizzati nelle attrezzature industriali, agricole e forestali pesanti. Altre aree di applicazione includono la robotica, le attrezzature per la movimentazione dei materiali e le attrezzature minerarie. Quindi, come funziona esattamente un anello girevole?

Le ralle di rotazione sono progettate per funzionare in sistemi a sfere, gabbie, piste e di montaggio. La sua struttura principale ha due anelli su un cuscinetto del giradischi. L'anello esterno giace piatto su una superficie fissa ed è fissato mediante viti. L'anello interno viene quindi fissato all'oggetto rotante utilizzando una sorta di adattatore o staffa. Funziona in modo rotante perché l'anello esterno rimane montato sulla superficie di montaggio. Immaginatela come una gru che gira senza cambiare posizione.

Il movimento tra l'anello superiore e quello inferiore è facilitato da elementi scorrevoli o volventi. Se la ralla viene utilizzata con cuscinetti a sfera, viene fornita con componenti aggiuntivi come tappi di carico e guarnizioni per facilitare la lubrificazione. Vale la pena notarloanelli di rotazionel'utilizzo di cuscinetti a sfera produce un attrito molto basso.

Tuttavia, le ralle che utilizzano il movimento di scorrimento si basano su cuscinetti sostituibili (plastica) installati tra di loro. Allo stesso modo, per applicazioni orizzontali piane, si consiglia una ralla con rivestimento in plastica. Per le apparecchiature progettate per il movimento verticale, i cuscinetti a sfera sarebbero una scelta migliore.

Per facilitare l'uso dianelli di rotazione, sono dotati di ingranaggi sull'anello esterno. Possono quindi essere movimentati utilizzando ingranaggi a vite senza fine, ingranaggi esterni, giunti a piastra di trasmissione, cinghie esterne. Se si utilizza una ralla con rivestimento in plastica, questa è isolata elettricamente, quindi non è necessario alcun isolamento aggiuntivo. Ciò significa che è possibile far passare i cavi nel centro di rotazione senza polimero o messa a terra aggiuntivi. Tuttavia, le ralle che utilizzano cuscinetti a sfera richiedono rivestimenti polimerici aggiuntivi per impedire il flusso di corrente dai cavi alla ralla.

Dopo aver saputo come funziona la ralla, come scegliamo il cuscinetto giusto? 1. Cerca una ralla progettata con materiali di alta qualità. 2. Scegli una ralla che soddisfi le specifiche della tua attrezzatura. 3. Scegliere un cuscinetto in grado di sopportare il carico massimo, assicurandosi di includere carichi statici e dinamici applicati al cuscinetto. 4. Acquista cuscinetti progettati da un marchio di qualità per garantire la qualità, i cuscinetti HUAXI sono degni della tua fiducia.

L'anello di rotazione è ampiamente utilizzato nei seguenti campi:

Macchinari di ingegneria: come escavatori, bulldozer e altre attrezzature meccaniche che necessitano di ruotare frequentemente; Macchine metallurgiche: ampiamente utilizzate nei laminatoi e nelle macchine di colata continua per sopportare carichi pesanti; Petrolchimico: utilizzato in attrezzature come piattaforme di perforazione e cisterne, adatte ad ambienti ad alta temperatura e umidità elevata.

Inoltre, può essere utilizzato anche nell'energia eolica, nell'industria leggera, nelle macchine tessili e in altri campi. Il funzionamento di queste apparecchiature è inseparabile dal supporto della ralla, che può sopportare grandi forze radiali e assiali e ha un'elevata precisione di rotazione e durata. Allo stesso tempo, le sue prestazioni di tenuta sono buone e adatte al lavoro in vari ambienti.

Come tutti gli altri cuscinetti, l'anello di rotazione viene utilizzato per il collegamento tra due strutture per supportare il movimento e il trasferimento del carico. Sebbene siano tradizionalmente considerati tipi di cuscinetti molto grandi, non è così. Poiché possono fornire anche un'apertura molto piccola di 50 mm, possono rappresentare una scelta eccellente per molte applicazioni nella tua struttura, inclusa la robotica. Vale la pena ricordare di mantenerli sempre nelle migliori condizioni, soprattutto per garantire che siano adeguatamente lubrificati.
